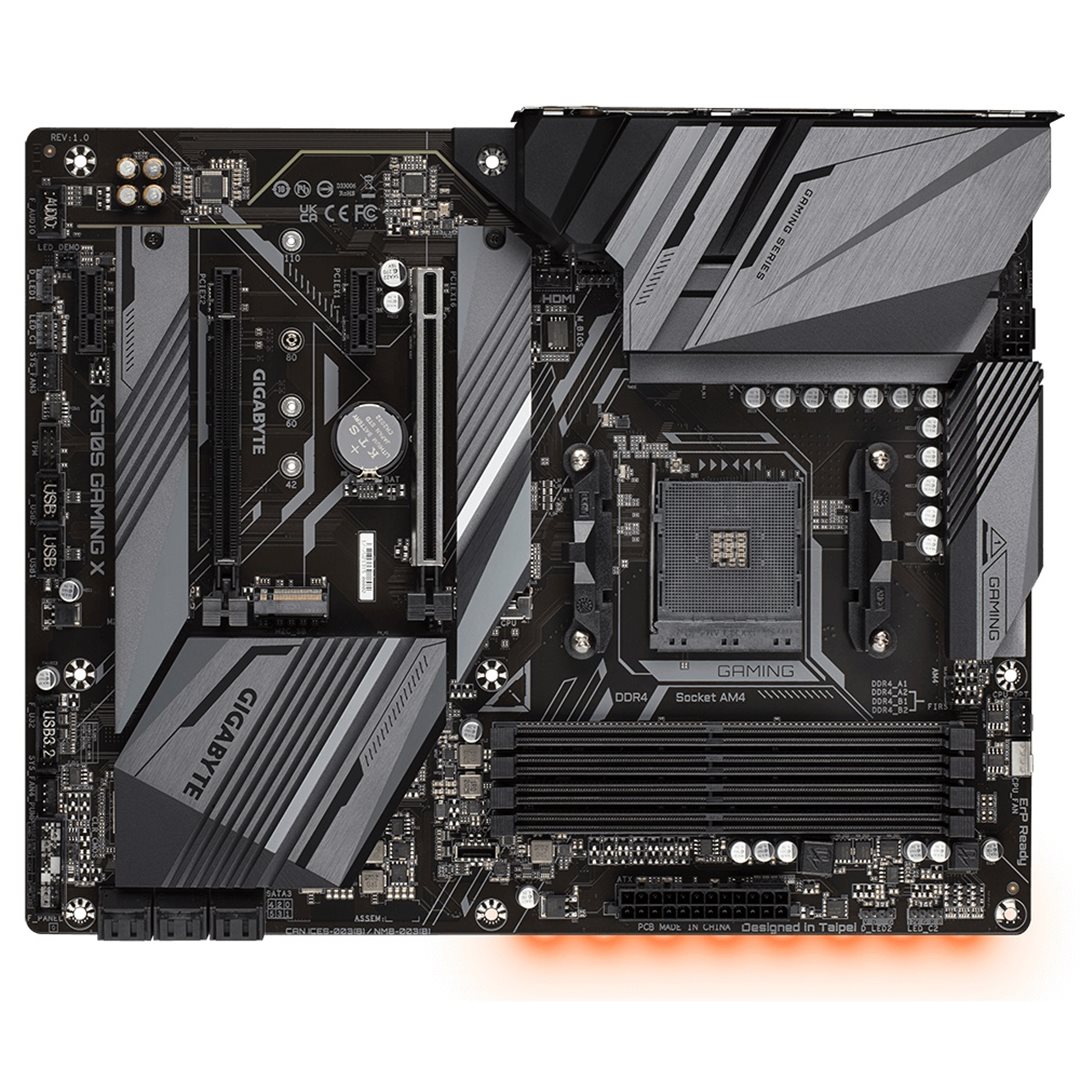

GIGABYTE X570S GAMING X/ AM4/ ATX

GIGABYTE X570S GAMING X (rev. 1.0)

Chipset: AMD X570

Rozměrový formát: ATX (305x244mm)
Podpora pro procesory: AMD Ryzen™ 5000 Series/Ryzen™ 5000 G-Series/AMD Ryzen™ 4000 G-Series/AMD Ryzen™ 3000 Series/AMD Ryzen™ 3000 G-Series/AMD Ryzen™ 2000 Series/AMD Ryzen™ Procesory 2000 G-Series
Patice procesoru: AM4

Paměť:

• 4x DIMM patice podporující až 128GB, DDR4 5100(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3200(OC)/2933/2667/2400/2133
• dvoukanálová architektura paměti
• podpora paměťových modulů ECC bez vyrovnávací paměti DIMM 1Rx8/2Rx8
• podpora paměťových modulů DIMM bez vyrovnávací paměti bez ECC 1Rx8/2Rx8/1Rx16
• podpora paměťových modulů Extreme Memory Profile (XMP)

Grafická karta:

• 1x HDMI®
• maximální sdílená paměť 16GB

Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC

Ethernet: Realtek® 2,5GbE LAN
WLAN + Bluetooth: ne

Rozšiřující sloty:

• 1x PCI Express x16 (PCIEX16)
• 1x PCI Express x16 (PCIEX2)
• 2x PCI Express x1

RAID řadič: podpora pro SATA RAID 0/1/10

Úložný prostor:
celkem podporuje 3 sloty M.2 a 6 portů SATA 6Gb/s

• 1x M.2 (M2A_CPU), M key, typ 2242/2260/2280/22110 SSD (podpora SATA a PCIe 3.0 x4/x2)
• 1x M.2 (M2C_SB), M key, typ 2242/2260/2280/22110 SSD (podpora PCIe 4.0/3.0 x4/x2)
• 1x M.2 (M2B_SB), M key, typ 2242/2260/2280/22110 SSD (podpora SATA a PCIe 4.0/3.0 x4/x2)
• 6x port SATA 6Gb/s

USB:
Zadní USB (celkem 8 portů)

• 4x USB 3.2 Gen 1
• 1x USB typ-C® s podporou USB 3.2 Gen 2
• 1x USB 3.2 Gen 2 typ-A (červený)
• 2x USB 2.0/1.1

Přední USB (celkem 7 portů)

• 1x USB typ-C® konektor s podporou USB 3.2 Gen 2
• 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
• 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

Porty na zadním panelu:

• 2x USB 2.0/1.1
• 1x PS/2 dělený pro klávesnici/myš
• 1x HDMI
• 4x USB 3.2 Gen 1
• 1x tlačítko Q-Flash Plus
• 1x USB 3.2 Gen 2 typu A (červený)
• 1x USB typ-C® s podporou USB 3.2 Gen 2
• 1x RJ-45
• 6x audio jack

Interní porty:
Napájení

• 1x 24-pin ATX hlavní napájecí konektor
• 1x 8-pin ATX 12V napájecí konektor

Související s ventilátorem a chlazením

• 1x CPU fan header
• 1x water cooling CPU fan header
• 3x system fan headers
• 1x system fan/water cooling pump header
• 1x CPU cooler LED/RGB LED header

Související s úložištěm

• 3x M.2 slot (Key M)
• 6x SATA 6Gb/s port

USB

• 1x konektor USB typ-C® s podporou USB 3.2 Gen 2
• 1x USB 3.2 Gen 1 header
• 2x USB 2.0/1.1 header

Ostatní

• 2x adresovatelný LED header
• 2x RGB LED strip header
• 1x front panel header
• 1x front panel audio header
• 1x Trusted Platform Module (TPM) header (2x 6pin, pouze pro modul GC-TPM2.0_S)
• 1x Clear CMOS jumper

BIOS: 1x 256Mb flash, AMI UEFI BIOS

Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/X570S-GAMING-X-rev-10#kf
